一、    設備組成

950-1230MHz 10KW固態脈沖功率放大器由大功率放大器、脈沖調制器、可控衰減器、脈沖信號發生器、控制顯示模塊、液晶顯示器和鍵盤、電源模塊、電壓指示、功率指示電路等部分組成。

二、    主要技術要求

1.  工作頻率：0.96-1.215GHz

2.  脈沖功率：10kw

3.  高頻脈沖持續時間：3.0-3.6μs

4.  占空比：（Duty Cycle）：4%

5.  放大率：70db以上

6.  輸入信號動態范圍：10db（輸入0.1-1mv變化時，輸出是1kw-10kw）

7.  帶內增益波動：1.6db以下

8.  輸出入阻抗：輸入：50Ω，輸出：75Ω

9.  冷卻方式：風冷

10. 連續工作時間：8小時以上

11. 電源：220v/3相/50Hz/1.5kvA

12. 輸出入連接方式：輸入口N16（50Ω），輸出口PK75-17-22線纜，

        國際規格IF70(插座雌雄，同軸線PK75-17-22)

13. 最大反復頻率：10-16KHz（發送脈沖量：8,000雙/秒）

14. 輸入功率：最大脈沖1mW

15. 脈沖前面上升時間和后面下降時間：0.3μs

16. 能在機柜前部觀察到內部，其他部分為密封。前部有各種信號指示燈。

17. 從底部進風，上部出風，并配備向后出風通道和接插件，出風口尺寸合理設計。

18. 前部需要有電壓表，電流表，相對功率指示表和其他各種指示表和指示燈。

19. 按以下標準設備滿足所定義的環境及振動沖擊要求；

EMC條件

工作溫度：-10~+55℃

保管溫度：-30~+65℃

相對濕度：40℃時90%以上

振動：加速4g時振動頻率5~80Hz上，耐1小時

沖擊：加速15g時沖擊時間5~10ms上，耐30分鐘

使用說明書，操作說明書，電路圖等有關文件全部要英文資料。

底座要有防振踏板

內置大功率定向耦合器

前部和側面指示表，信號燈，插口上要有英文標記。

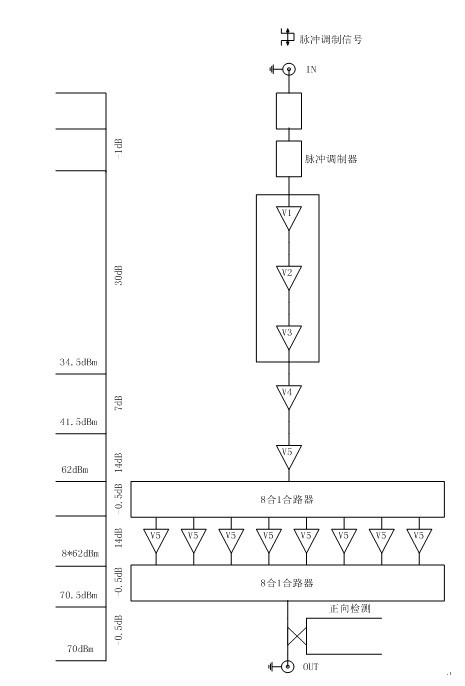

三、功放單元網絡計算及原理框圖
